余熱鍋爐給水水流促使的腐蝕在壓力部件水流動的表面逐步地擦去余熱鍋爐管子內(nèi)表面金屬。在以下情況下水流促使的腐蝕將最可能危害余熱鍋爐的壓力部件：

  1. 鍋爐給水pH值過低(<9.2)

  2. 水流側(cè)速度過高

  3. 削減的環(huán)境（0度含氧量，可能由過多的除氧劑造成）

  4. 溶氧量很低（等于0或接近0）

  因此，防止水流促使的腐蝕的措施是小心地控制以上所列的主要危險因素，很多情況下，余熱鍋爐的腐蝕，侵蝕能被控制或完全排除，通過控制以下因素：

  1） pH控制：給水應(yīng)嚴格地控制在9.2或以上。在pH值小于9時，材料損耗率嚴重增加。

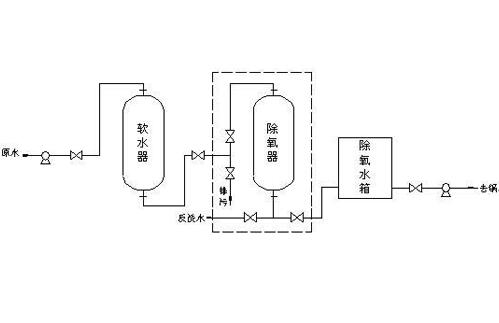

  2） 水化學：避免鍋爐運行在水化學削減的環(huán)境下,含氧量應(yīng)控制在5-15ppb范圍內(nèi)而千萬不要低于此范圍,并且不要有多余的除氧劑可以測到。

  3) 流速控制：隨流速增加，損耗率增加很快。設(shè)計中應(yīng)小心地選擇低壓省煤器和低合金鋼低壓蒸發(fā)器的流速范圍以減少腐蝕

 如果您對余熱鍋爐感興趣，請致電400-100-9636，我們將竭誠為您服務(wù)!

專注節(jié)能環(huán)保20年，轉(zhuǎn)載請注明出處。
